 フリーローラーコンベア(シャワコンシリーズ)

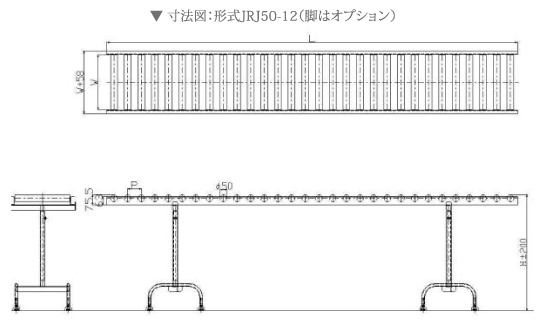

フリーローラーコンベア寸法図


シャワコンシリーズ

 ※同一仕様で内R900、90°のカーブコンベアも可能

シャワコンシリーズ
形式

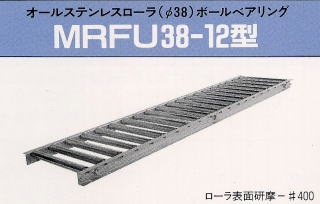

MRFU38-12

ローラー

φ38×1.2t
(SUS304)

ベアリング

ステンレスベアリング
(SUS304)(P.B)

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

60×30×2t
(SUS304)

機長

2000、3000

ピッチ

50、75、100、150

ローラー幅

100、200、300、400、500、600

ローラー耐荷重

150kg

ボルト類、連結板

SUS304


シャワコンシリーズ
形式

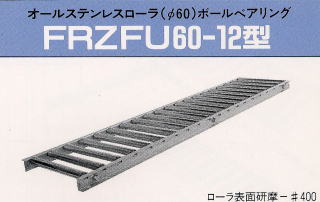

FEZFU60-12

ローラー

φ60.5×1.5t
(SUS304)

ベアリング

ステンレスベアリング
(SUS304)(P.B)

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

90×30×2t
(SUS304)

機長

2000、3000

ピッチ

75、100、150

ローラー幅

100、200、300、400、500、600
700、800、1000

ローラー耐荷重

100kg

ボルト類、連結板

SUS304


シャワコンシリーズ
形式

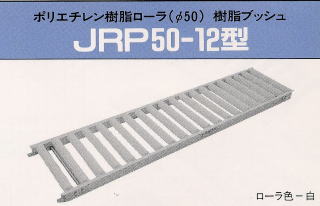

JRP50-12

ローラー

φ50×3.5t
(ポリエチレン樹脂)

ベアリング

ポリエチレン樹脂プッシュ式

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

63×25×3t
(アルミ)

機長

2000、3000

ピッチ

75、100、150

ローラー幅

300、400、500、600

ローラー耐荷重

30kg

ボルト類、連結板

SUS304


シャワコンシリーズ
形式

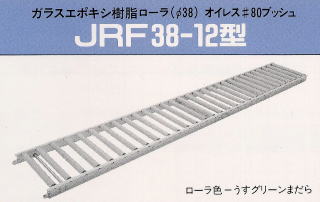

JRF38-12

ローラー

φ38×3.5t
(FRP)

ベアリング

オイレス#80ブッシュ式

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

63×25×3t
(アルミ)

機長

2000、3000

ピッチ

50、75、100、150

ローラー幅

300、400、500、600

ローラー耐荷重

50kg

ボルト類、連結板

SUS304


シャワコンシリーズ
形式

JRJ50-12

ローラー

φ50×3.5t
(ABS樹脂)

ベアリング

樹脂ベアリング
(ポリアセタール樹脂)

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

63×25×3t
(アルミ)

機長

2000、3000

ピッチ

75、100、150

ローラー幅

300、400、500、600

ローラー耐荷重

30kg

ボルト類、連結板

SUS304


シャワコンシリーズ
形式

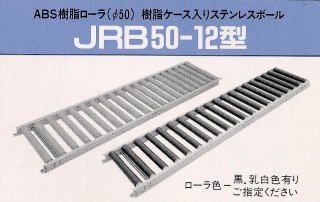

JRB50-12

ローラー

φ50×3.5t
(ABS樹脂)

ベアリング

樹脂ケース入りステンレスボール
(ポリアセタール,SUS304)

シャウト

φ12×1.0tパイプ
(SUS304)

フレーム

63×25×3t
(アルミ)

機長

2000、3000

ピッチ

75、100、150

ローラー幅

300、400、500、600

ローラー耐荷重

25kg

ボルト類、連結板

SUS304
